引言
雷电灾害是十种最严重的自然灾害之一。全球每年因雷击所造成的人员伤亡、财产损失不计其数,雷电导致的火灾、爆炸、信息系统瘫痪等事故频繁发生。
目前,信息技术已渗透到人类社会生产和生活的各个领域,各种电子信息设备应用的范围之广、品种之多、数量之大前所未有。以微电子技术为基础的电子信息设备由于集成度高、工作电压低、运算速度快,而耐过电压、耐过电流和抗雷电电磁脉冲的能力差,极易遭受雷电的危害,特别是雷电电磁脉冲造成的损害更为严重。从卫星通信、导航到地面计算机网络系统、通信指挥系统、监控系统、安全防范系统、工业测量控制系统等都已成为雷电灾害的重大灾区。随着计算机技术和通信技术的迅猛发展,现代金融业对计算机网络和数据的依赖越来越强。从某种意义上说,科技越发达,雷电灾害对人类的危害就越大。因此,国际电工委员会(IEC)将雷电灾害称为“信息时代的公害”。
就用机环境而言,由于电子信息设备等属于微电子设备(即弱电设备),其耐过电压冲击的能力很弱,而由电源线、信号传输线、地线侵入的雷电冲击波强度却很大。通过电源线、信号传输线引入的雷电感应冲击大电流,足以使许多微电子设备遭受不同程度的损坏,并危及人身安全,造成巨额的直接经济损失。而更为重要的是会导致整个网络瘫痪失控,重要数据丢失,间接经济损失不可估量。
雷电是由天空中云层间的相互高速运动、剧烈磨擦,使高端云层和低端云层带上相反电荷。此时,低端云层在其下面的大地上也感应出大量的异种电荷,形成一个极大的电容,当其场强达到一定强度时,就会产生对地放电,这就是雷电现象。 雷电的表现形式主要有两种:一种是直击雷,是指带电云层与大地上某一点之间发生迅猛的放电现象。直击雷威力巨大,雷电压可达几万至几百万伏,瞬间电流可达十几万安,在雷电通路上,物体会被高温烧伤甚至融化。通常在建筑物顶部安装避雷针或避雷带等来防直击雷。另一种是雷电感应,是指当直击雷发生以后,带电云层迅速消失,而地面上某些范围由于散流电阻大,以致出现局部高电压;或由于直击雷放电过程中,强大的脉冲电流对周围的导线或金属物因电磁感应而产生高电压以致发生闪击的现象。
雷电流持续的时间虽然短暂,但它巨大的破坏性是目前人类所无法控制的,现阶段通过人力主动去化解雷电的危害,还是不现实的,只能通过努力被动地将雷击的能量给予阻挡并将其进行引导泄放入大地,以避免所带来的灾害。
设计依据
2.1 《建筑物防雷设计规范》GB50057-2010;
2.2 《建筑物电子信息系统防雷技术规范》GB50343-2004
2.3 《建筑物电子信息系统防雷技术设计手册》主编 刘兴顺 中国建筑工业出版社
2.4 《通信局(站)雷电过电压保护工程设计规范》YD/T5098-2001;
2.5 《电子计算机场地通用规范》GB/T2887-2000
2.6 《电子计算机机房设计规范(选)》GB50174-1993
2.7 《安全防范工程技术规范》GB50348-19932004
2.8 《安全防范系统雷电浪涌防护技术要求》GA/T670-2006
2.9 《建筑物防雷设施安装》99D501-1 99(03)D501-1;
2.10 《接地装置安装》03D501-4
2.11 《等电位联结安装》02D501-2

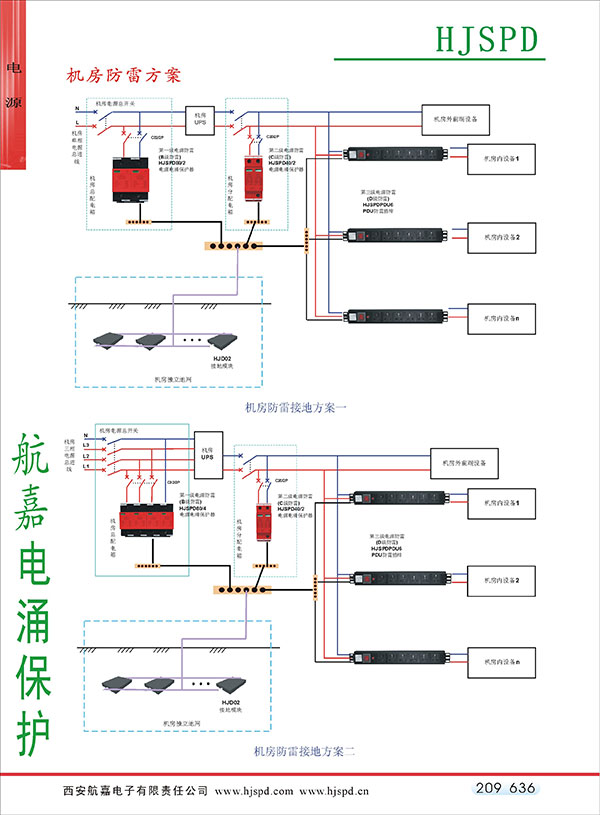

机房防雷方案
1、机房防雷
机房内配电系统按三级防雷设计。
机房内第一级电源防雷配置如下:
机房总电源进线为交流380V进线,在每个机房电源进线端安装B级电源电涌保护器HJSPD80/4一套。安装电涌保护器时需要安装微型断路 器C32/4P与电源电涌保护器串联后并接在电源柜总空开出线端。
机房内第二级电源防雷配置如下:
机房内UPS电源出线端安装C级电源电涌保护器HJSPD40/2一套。安装电涌保护器时需要安装微型断路器C20/2P与电源电涌保护器串联后并接在UPS电源出线端。
机房内第三级电源防雷配置如下:
机房内终端设备的电源插座、机柜内的电源插座选用PDU防雷插排HJSPDPDU6。
机房内电源防雷箱、设备外壳等,就近与机房内等电位环、等电位排可靠连接,进行等电位处理。
机房接地电阻要求不大于4欧姆。
相关主材技术参数如下:

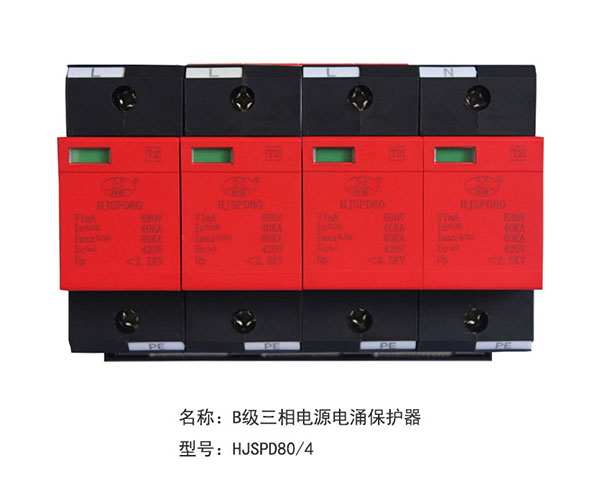

B级电源电涌保护器HJSPD80/4-420
额定电压Un 380VAC
启动电压V1ma 680V
最大连续工作电压Uc 420V
放电电流In 40KA Imax 80KA
保护级别 ≤2.5KV
泄漏电流 <20uA
响应时间 ≤25ns
安装方式:35mm标准导轨
外形尺寸:144×92×67mm

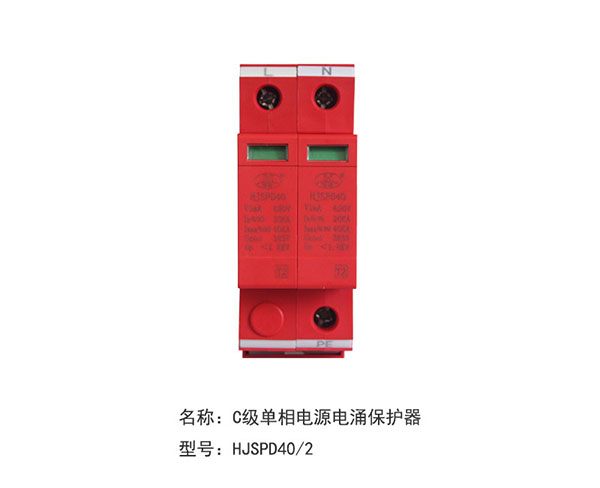

C级电源电涌保护器HJSPD40/2-385:
额定电压Un 230VAC
启动电压V1ma 620V
最大连续工作电压Uc 385V
放电电流In 20KA Imax 40KA
保护级别 ≤1.6KV
泄漏电流 <20uA
响应时间 ≤25ns
安装方式:35mm标准导轨
外形尺寸:36×90×66mm

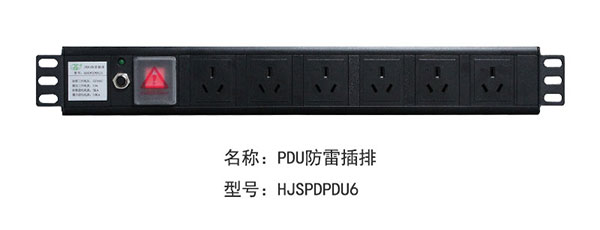

PDU防雷插排HJSPDPDU6
额定输入电压230VAC
最大线路电流10A
额定放电电流In 5KA
最大放电电流Imax 10KA
外形尺寸:485×63×55mm
|
