不带联网监测的机房防雷方案

发布时间:2019-06-19  阅读:1382次

带联网监测的机房防雷方案

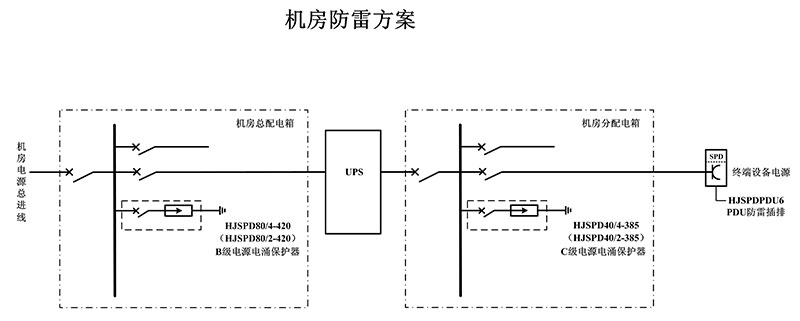

机房配电单相电源,UPS单进单出,三级防雷方案

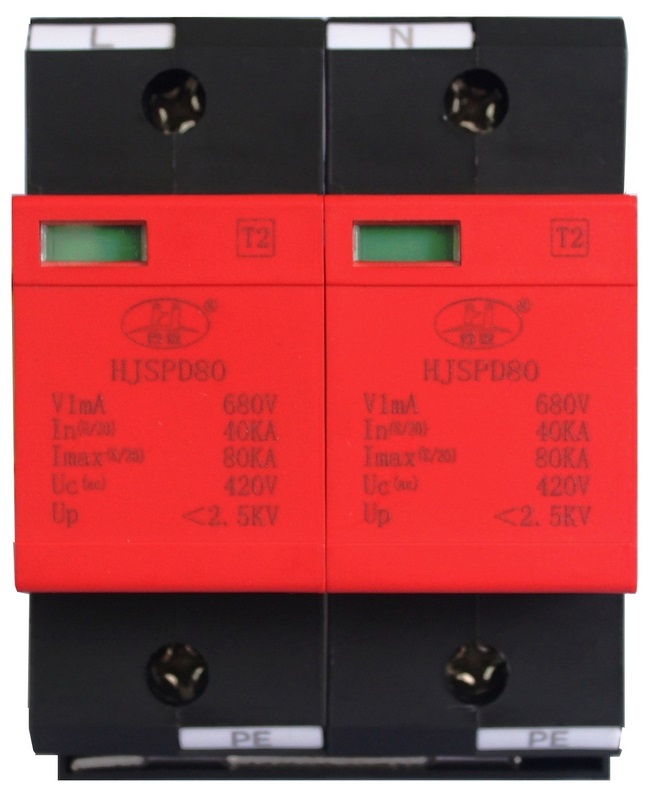

       机房电源进线端安装B级电源电涌保护器HJSPD80/2-420一套,作为机房的第一级电源防雷。安装于机房电源总配电箱总开关的出线端。B级电源电涌保护器需要配套安装C32A/2P微断一只。

B级电源电涌保护器HJSPD80/2-420技术参数如下:

最大连续工作电压Uc  420V

放电电流In 40KA   Imax 80KA

保护级别  <2.5KV

泄漏电流  <20uA

响应时间  ≤25ns

安装方式:35mm标准导轨

外形尺寸:72×95×67mm

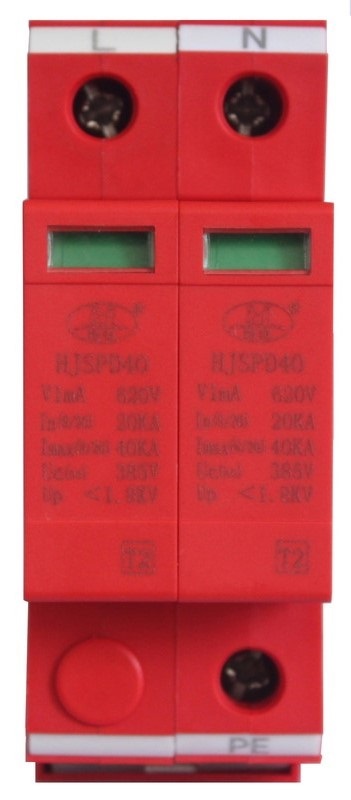

        机房UPS电源的出线端安装C级电源电涌保护器HJSPD40/2-385一套,作为机房的第二级电源防雷。安装于机房的UPS电源分配电箱,UPS电源输出总开关的出线端。C级电源电涌保护器需要配套安装C20A/2P微断一只。

C级电源电涌保护器HJSPD40/2-385技术参数如下:

最大连续工作电压Uc  385V

放电电流In 20KA   Imax 40KA

保护级别  <1.8KV

泄漏电流  <20uA

响应时间  ≤25ns

安装方式:35mm标准导轨

外形尺寸:36×95×66mm

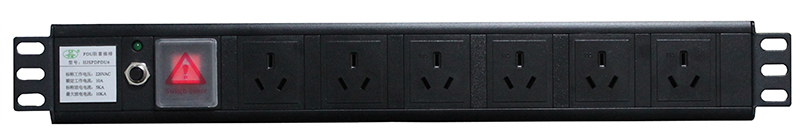

机房设备端安装D级电源电涌保护器PDU防雷插排,作为机房的第三级电源防雷。安装于机房的机柜。

PDU防雷插排HJSPDPDU6技术参数如下:

额定输入电压230VAC

最大线路电流10A

额定放电电流In 5KA

最大放电电流Imax 10KA

外形尺寸:485×63×55mm

输出插座:6只新国标三孔插座

机房配电三相电源,UPS三进三出,三级防雷方案

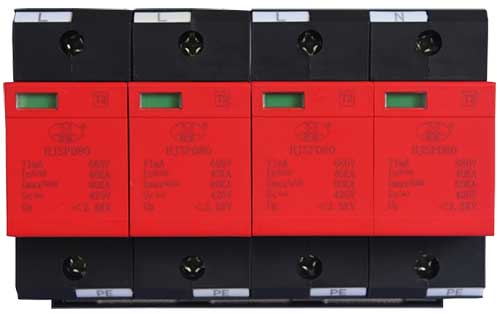

机房电源进线端安装B级电源电涌保护器HJSPD80/4-420一套,作为机房的第一级电源防雷。安装于机房电源总配电箱总开关的出线端。B级电源电涌保护器需要配套安装C32A/4P微断一只。

B级电源电涌保护器 HJSPD80/4-420技术参数如下:

最大连续工作电压Uc  420V

放电电流In 40KA   Imax 80KA

保护级别  <2.5KV

泄漏电流  <20uA

响应时间  ≤25ns

安装方式:35mm标准导轨

外形尺寸:144×95×67mm

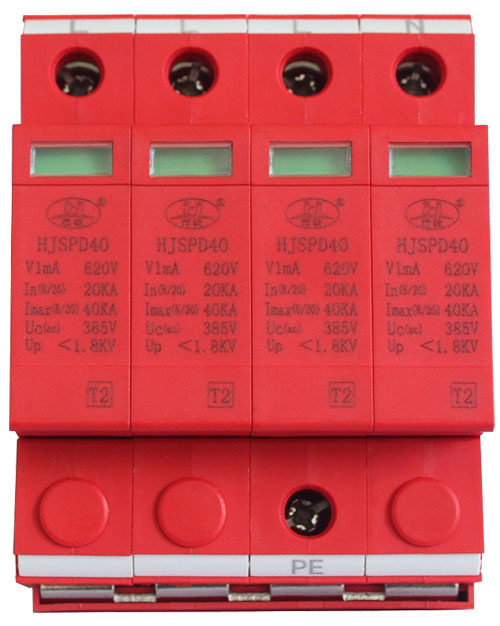

机房UPS电源的出线端安装C级电源电涌保护器HJSPD40/4-385一套,作为机房的第二级电源防雷。安装于机房的UPS电源分配电箱,UPS电源输出总开关的出线端。C级电源电涌保护器需要配套安装C20A/4P微断一只。

C级电源电涌保护器 HJSPD40/4-385技术参数如下:

最大连续工作电压Uc  385V

放电电流In 20KA   Imax 40KA

保护级别  <1.8KV

泄漏电流  <20uA

响应时间  ≤25ns

安装方式:35mm标准导轨

外形尺寸:72×95×66mm

机房设备端安装D级电源电涌保护器PDU防雷插排,作为机房的第三级电源防雷。安装于机房的机柜。

PDU防雷插排HJSPDPDU6技术参数如下:

额定输入电压230VAC

最大线路电流10A

额定放电电流In 5KA

最大放电电流Imax 10KA

外形尺寸:485×63×55mm

输出插座:6只新国标三孔插座
