铁塔摄像机防雷接地方案

发布时间:2020-04-21  阅读:1385次
 铁塔上摄像机的防雷接地需要从以下三个方面来进行:

1. 摄像机直击雷防护

需要在铁塔上安装避雷针,进行直击雷防护,使摄像机在避雷针的保护范围之内,滚球半径选取60米,来计算避雷针的安装高度。避雷针的安装高度,需要根据摄像机的安装高度以及伸出的长度来计算,摄像机要在避雷针针尖的保护范围之内。
避雷针安装高度的计算,参考GB50057-2010《建筑物防雷设计规范》

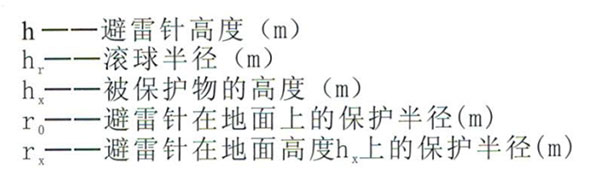

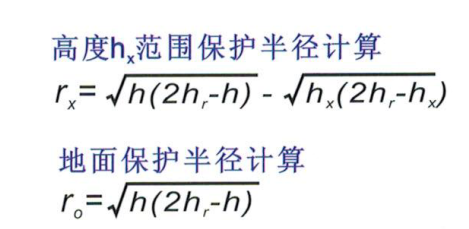

P.66 附录D 滚球法确定接闪器的保护范围

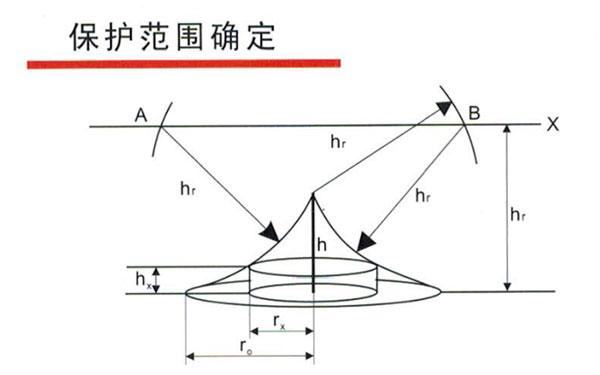

示意图如下:

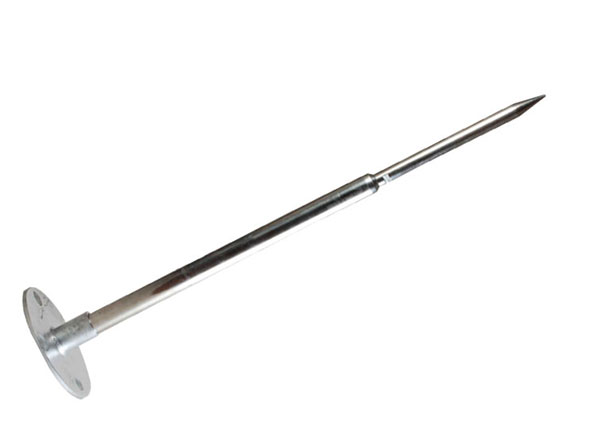

避雷针参考选型:

名称:避雷针
型号:HJZ-P800


避雷针技术参数如下:
最大放电电流:300KA
抗风强度:40m/s
重量:2kg
最大杆粗:直径25mm
材料:不锈钢
总高:0.8m

避雷针与铁塔可靠连接,铁塔作为避雷针的引下线,与铁塔地网可靠连接。


2. 摄像机感应雷防护

摄像机感应雷防护,首先需要在铁塔摄像机AC220V电源的进线端,安装电源电涌保护器HJSPD40/2-385  1只,用于第一级防护,然后在摄像机端安装监控二合一电涌保护器HJSPDJ2/024E  1只,用于对摄像机进行第二级防护。
两只电涌保护器的接地端通过接地导线与铁塔地网可靠连接,摄像机的电源线、网线、接地线,在铁塔上敷设的时候,做好屏蔽处理。

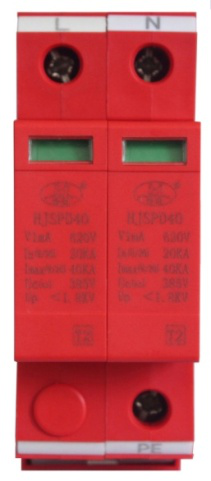

电源电涌保护器HJSPD40/2-385技术参数如下:

名称:电源电涌保护器
型号:HJSPD40/2-385
技术参数:
额定电压Un 230VAC
启动电压V1ma  620V
最大连续工作电压Uc  385V
放电电流In 20KA   Imax 40KA
保护级别  <1.8KV
泄漏电流  <20uA
响应时间  ≤25ns
安装方式:35mm标准导轨
外形尺寸:36×95×66mm

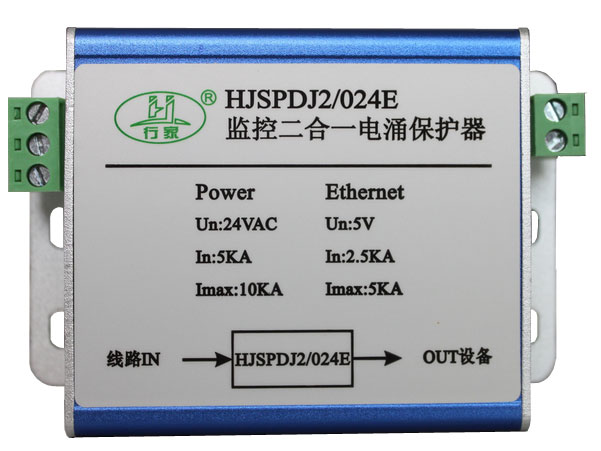

监控二合一电涌保护器技术参数如下:

名称:监控二合一电涌保护器
型号:HJSPDJ2/024E
技术参数:
电源保护参数:
额定电压Un 24VAC(12VDC)
放电电流In 5KA Imax 10KA
网络保护参数:
额定电压Un 5V
放电电流In 2.5KA   Imax 5KA
传输特性:100Mbps
保护线数:1、2, 3、6
外形尺寸:W66×H27×L95mm
接入方式:串联

3.接地

摄像机铁塔接地电阻要求不大于10欧姆,接地装置的选材和安装参考GB50057-2010《建筑物防雷设计规范》P.40  5.4接地装置部分,可以安装多根接地极,然后焊接起来组成接地网,与铁塔地脚可靠连接,达到可靠接地。
接地极可以选用热镀锌钢管,直径可以选用20mm,壁厚不小于2mm,来加工成垂直接地极。垂直接地极的数量和安装地点的土壤电阻率有关,需要安装的时候进行测试,已测试结果为准,最终达到接地电阻不大于10欧姆为准。

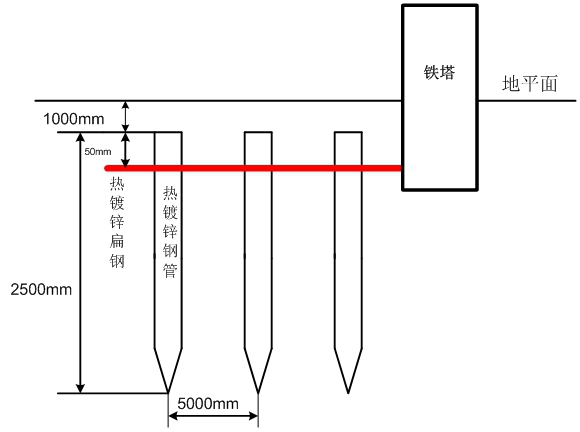

以下为接地极安装示意图:

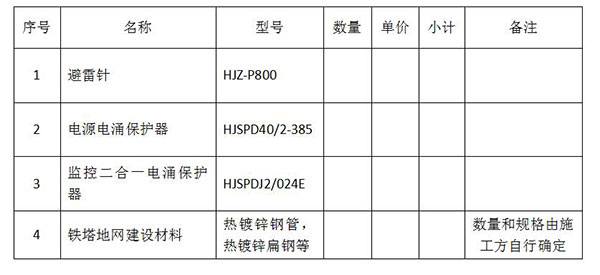

4. 防雷接地参考配置清单:
