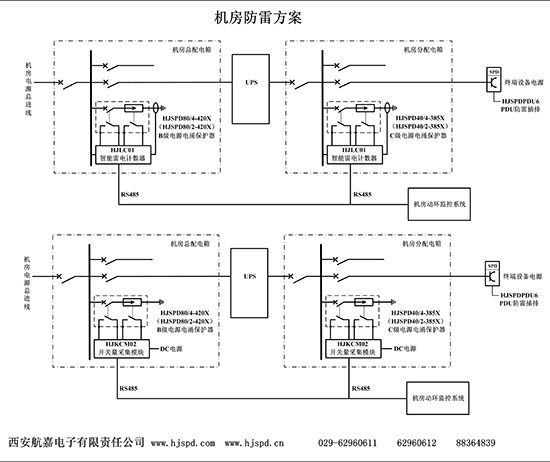

带联网监测的机房防雷方案
机房配电单相电源，UPS单进单出，三级防雷方案
机房电源进线端安装B级电源电涌保护器HJSPD80/2-420X一套，作为机房的第一级电源防雷。安装于机房电源总配电箱总开关的出线端。B级电源电涌保护器需要配套安装C32A/2P微断一只。微断需要配装状态指示用辅助触点iOF一只，用于监测电源电涌保护器保护用微断的状态。B级电源电涌保护器和微断均提供状态监测用无源开关量接点输出。
B级电源电涌保护器 HJSPD80/2-420X技术参数如下：
最大连续工作电压Uc 420V
放电电流In 40KA Imax 80KA
保护级别 ＜2.5KV
泄漏电流 ＜20uA
响应时间 ≤25ns
安装方式：35mm标准导轨
外形尺寸：72×95×67mm
带报警接点
第一级电源防雷安装处，安装智能雷电计数器HJLC01一只，用于监测雷击次数和电源电涌保护器的状态和保护用微断的状态，智能雷电计数器输出RS485信号，用于和机房动力环境监控系统联网监测。

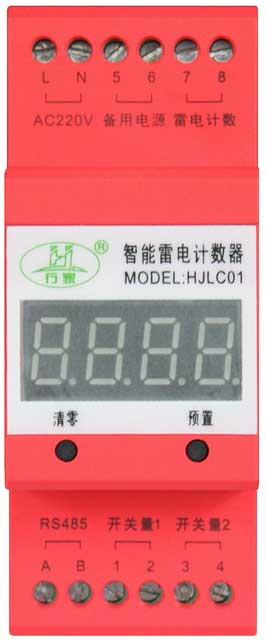

智能雷电计数器 HJLC01技术参数如下：
电源：AC220V
雷电技术范围：0~9999数字
记忆功能：断电不丢失数据
输入通道：2路开关量信号输入
数据输出：RS485 (MODBUS通讯协议)
外形尺寸：H90mm W36mm D66mm
机房UPS电源的出线端安装C级电源电涌保护器HJSPD40/2-385X一套，作为机房的第二级电源防雷。安装于机房的UPS电源分配电箱，UPS电源输出总开关的出线端。C级电源电涌保护器需要配套安装C20A/2P微断一只。微断需要配装状态指示用辅助触点iOF一只，用于监测电源电涌保护器保护用微断的状态。C级电源电涌保护器和微断均提供状态监测用无源开关量接点输出。
C级电源电涌保护器 HJSPD40/2-385X技术参数如下：
最大连续工作电压Uc 385V
放电电流In 20KA Imax 40KA
保护级别 ＜1.8KV
泄漏电流 ＜20uA
响应时间 ≤25ns
安装方式：35mm标准导轨
外形尺寸：36×95×66mm
带报警接点
第二级电源防雷安装处，安装智能雷电计数器HJLC01一只，用于监测雷击次数和电源电涌保护器的状态和保护用微断的状态，智能雷电计数器输出RS485信号，用于和机房动力环境监控系统联网监测。
智能雷电计数器 HJLC01技术参数如下：
电源：AC220V
雷电技术范围：0~9999数字
记忆功能：断电不丢失数据
输入通道：2路开关量信号输入
数据输出：RS485 (MODBUS通讯协议)
外形尺寸：H90mm W36mm D66mm
机房设备端安装D级电源电涌保护器PDU防雷插排，作为机房的第三级电源防雷。安装于机房的机柜。
PDU防雷插排HJSPDPDU6技术参数如下：
额定输入电压230VAC
最大线路电流10A
额定放电电流In 5KA
最大放电电流Imax 10KA
外形尺寸：485×63×55mm
输出插座：6只新国标三孔插座
机房配电三相电源，UPS三进三出，三级防雷方案
机房电源进线端安装B级电源电涌保护器HJSPD80/4-420X一套，作为机房的第一级电源防雷。安装于机房电源总配电箱总开关的出线端。B级电源电涌保护器需要配套安装C32A/4P微断一只。微断需要配装状态指示用辅助触点iOF一只，用于监测电源电涌保护器保护用微断的状态。B级电源电涌保护器和微断均提供状态监测用无源开关量接点输出。

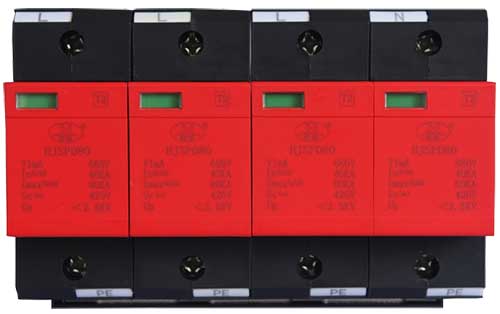

B级电源电涌保护器 HJSPD80/4-420X技术参数如下：
最大连续工作电压Uc 420V
放电电流In 40KA Imax 80KA
保护级别 ＜2.5KV
泄漏电流 ＜20uA
响应时间 ≤25ns
安装方式：35mm标准导轨
外形尺寸：144×95×67mm
带报警接点
第一级电源防雷安装处，安装智能雷电计数器HJLC01一只，用于监测雷击次数和电源电涌保护器的状态和保护用微断的状态，智能雷电计数器输出RS485信号，用于和机房动力环境监控系统联网监测。
智能雷电计数器 HJLC01技术参数如下：
电源：AC220V
雷电技术范围：0~9999数字
记忆功能：断电不丢失数据
输入通道：2路开关量信号输入
数据输出：RS485 (MODBUS通讯协议)
外形尺寸：H90mm W36mm D66mm
机房UPS电源的出线端安装C级电源电涌保护器HJSPD40/4-385X一套，作为机房的第二级电源防雷。安装于机房的UPS电源分配电箱，UPS电源输出总开关的出线端。C级电源电涌保护器需要配套安装C20A/4P微断一只。微断需要配装状态指示用辅助触点iOF一只，用于监测电源电涌保护器保护用微断的状态。C级电源电涌保护器和微断均提供状态监测用无源开关量接点输出。

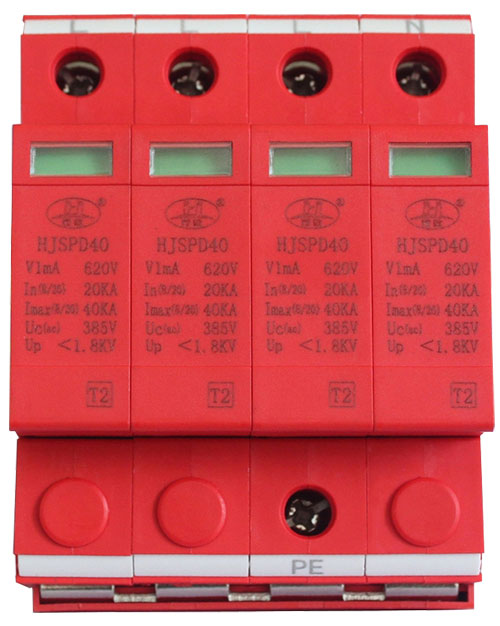

C级电源电涌保护器 HJSPD40/4-385X技术参数如下：
最大连续工作电压Uc 385V
放电电流In 20KA Imax 40KA
保护级别 ＜1.8KV
泄漏电流 ＜20uA
响应时间 ≤25ns
安装方式：35mm标准导轨
外形尺寸：72×95×66mm
带报警接点
第二级电源防雷安装处，安装智能雷电计数器HJLC01一只，用于监测雷击次数和电源电涌保护器的状态和保护用微断的状态，智能雷电计数器输出RS485信号，用于和机房动力环境监控系统联网监测。
智能雷电计数器 HJLC01技术参数如下：
电源：AC220V
雷电技术范围：0~9999数字
记忆功能：断电不丢失数据
输入通道：2路开关量信号输入
数据输出：RS485 (MODBUS通讯协议)
外形尺寸：H90mm W36mm D66mm
机房设备端安装D级电源电涌保护器PDU防雷插排，作为机房的第三级电源防雷。安装于机房的机柜。

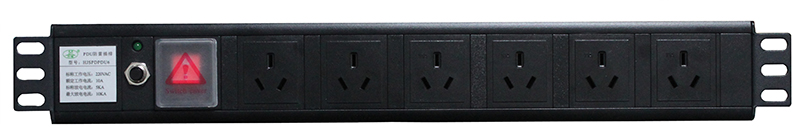

PDU防雷插排HJSPDPDU6技术参数如下：
额定输入电压230VAC
最大线路电流10A
额定放电电流In 5KA
最大放电电流Imax 10KA
外形尺寸：485×63×55mm
输出插座：6只新国标三孔插座
如果联网监测系统不需要监测雷击次数，机房第一级电源防雷和第二级电源防雷安装位置的智能雷击计数器用开关量采集模块HJKCM02替代。
开关量采集模块HJKCM02技术参数如下：
输入电源：9~30VDC
输入通道：2路开关量信号输入
数据输出：RS485 (MODBUS-RTU通用协议)
数据格式：N,8,1
数据波特率：1200~19200bps,缺省9600bps
外形尺寸：H115mm W36mm D59mm
|
